ZASD
ZASD

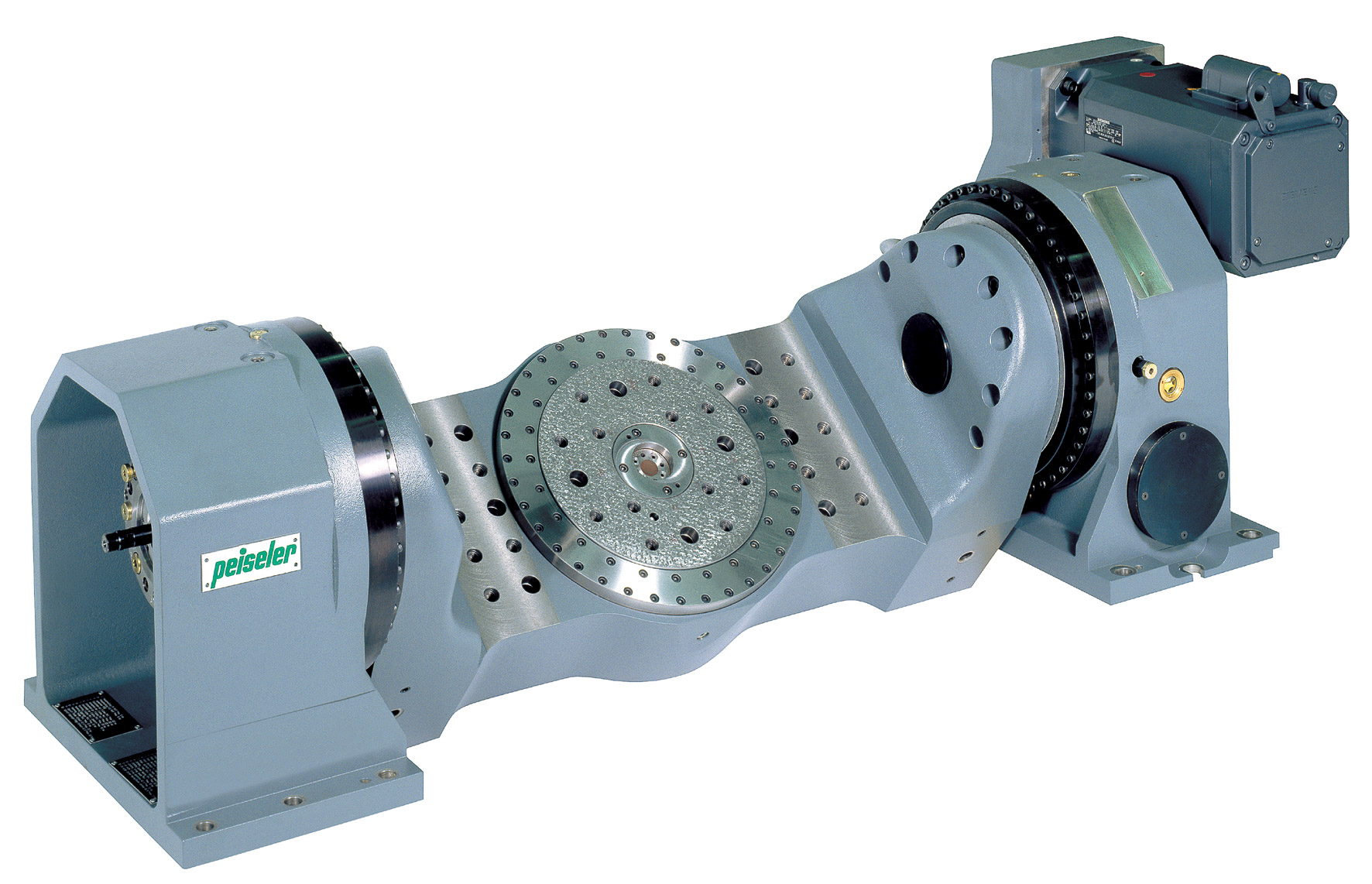

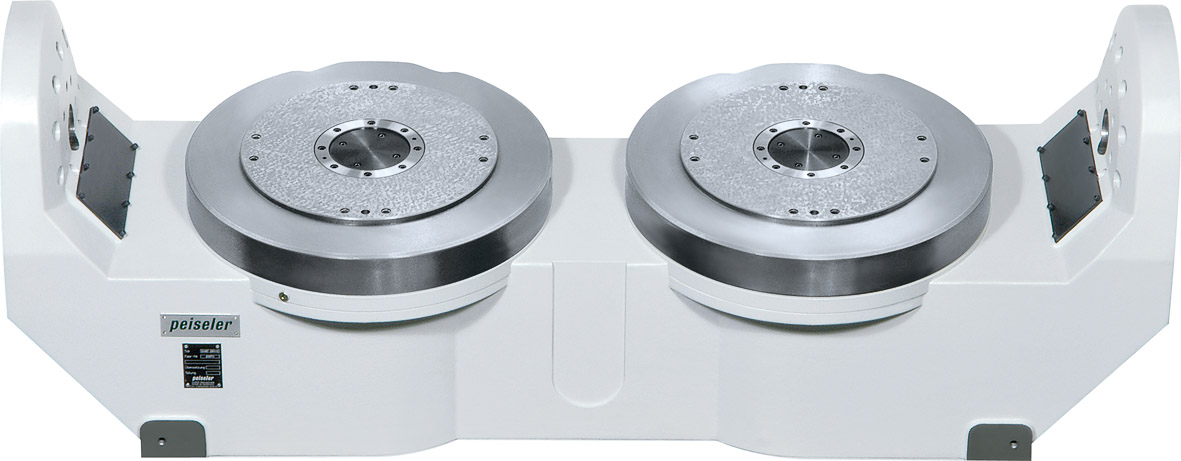

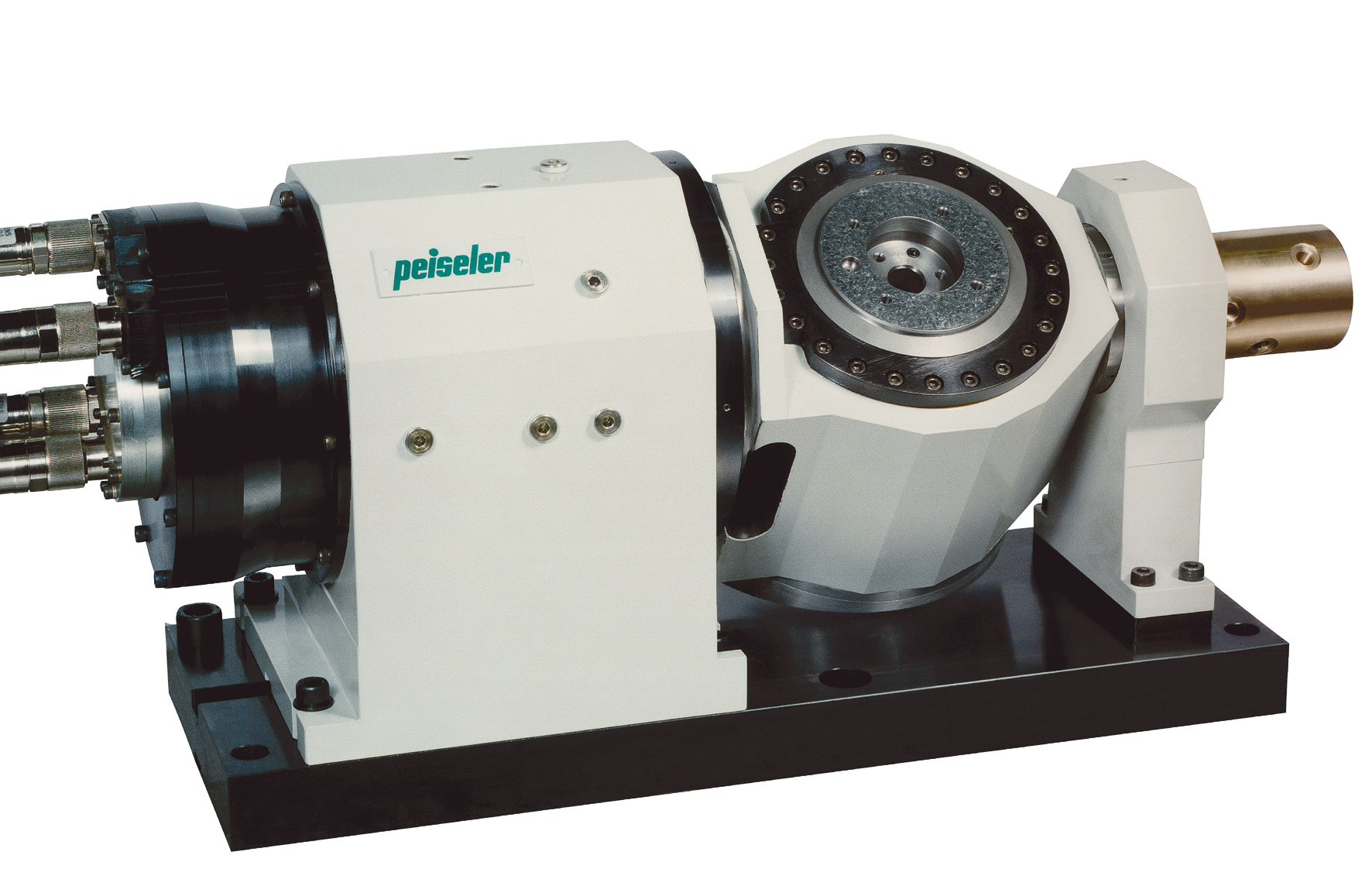

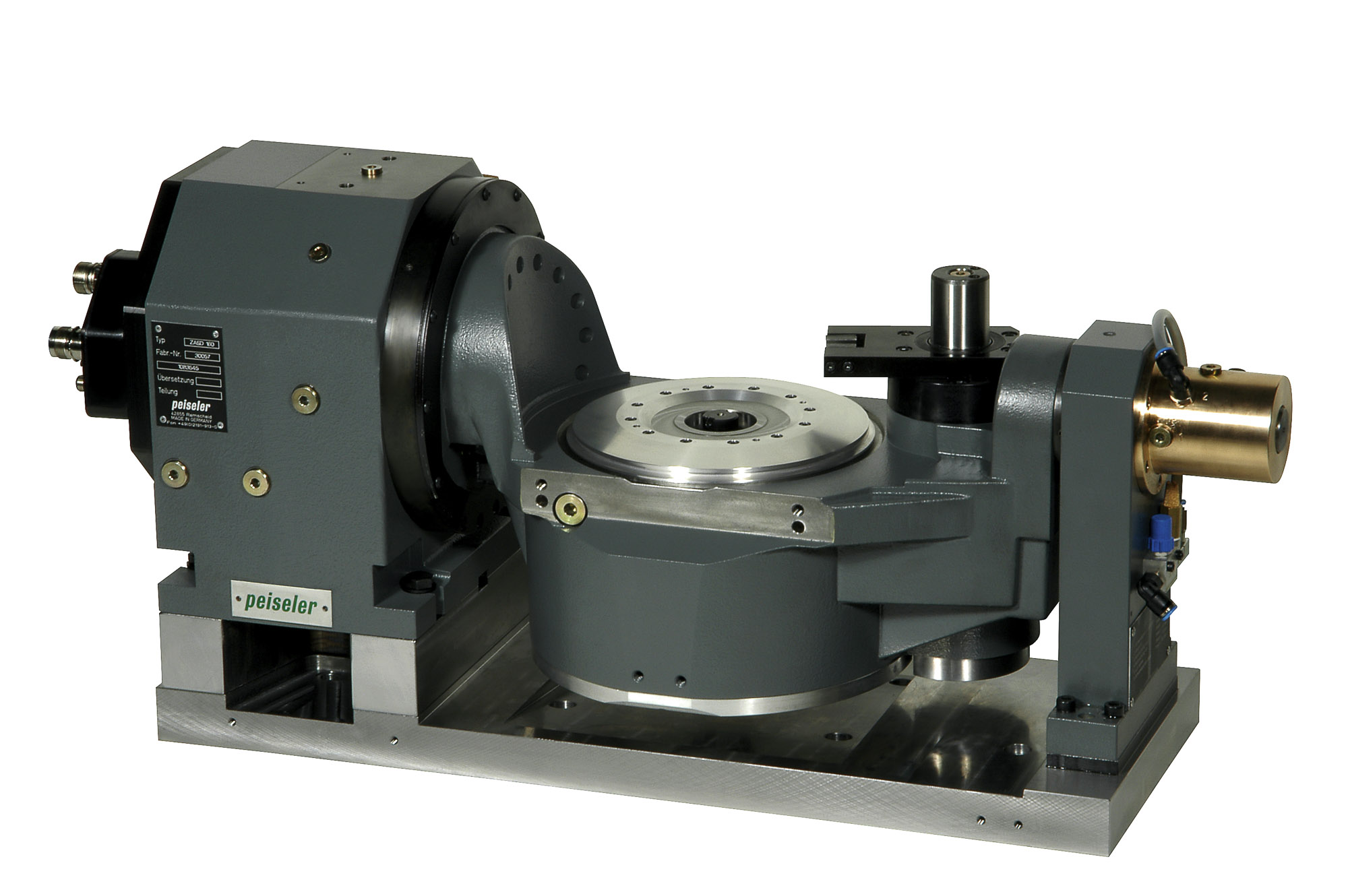

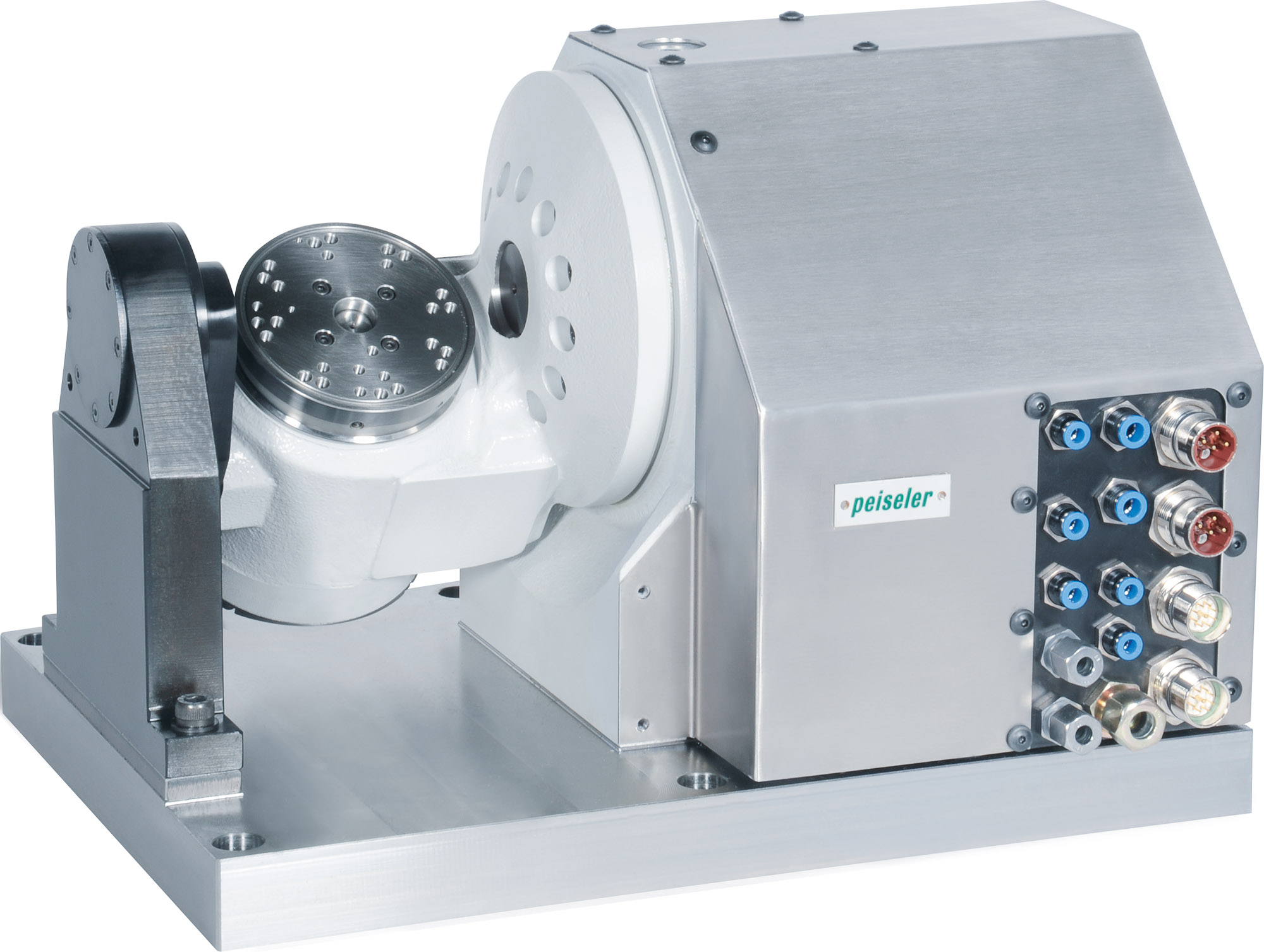

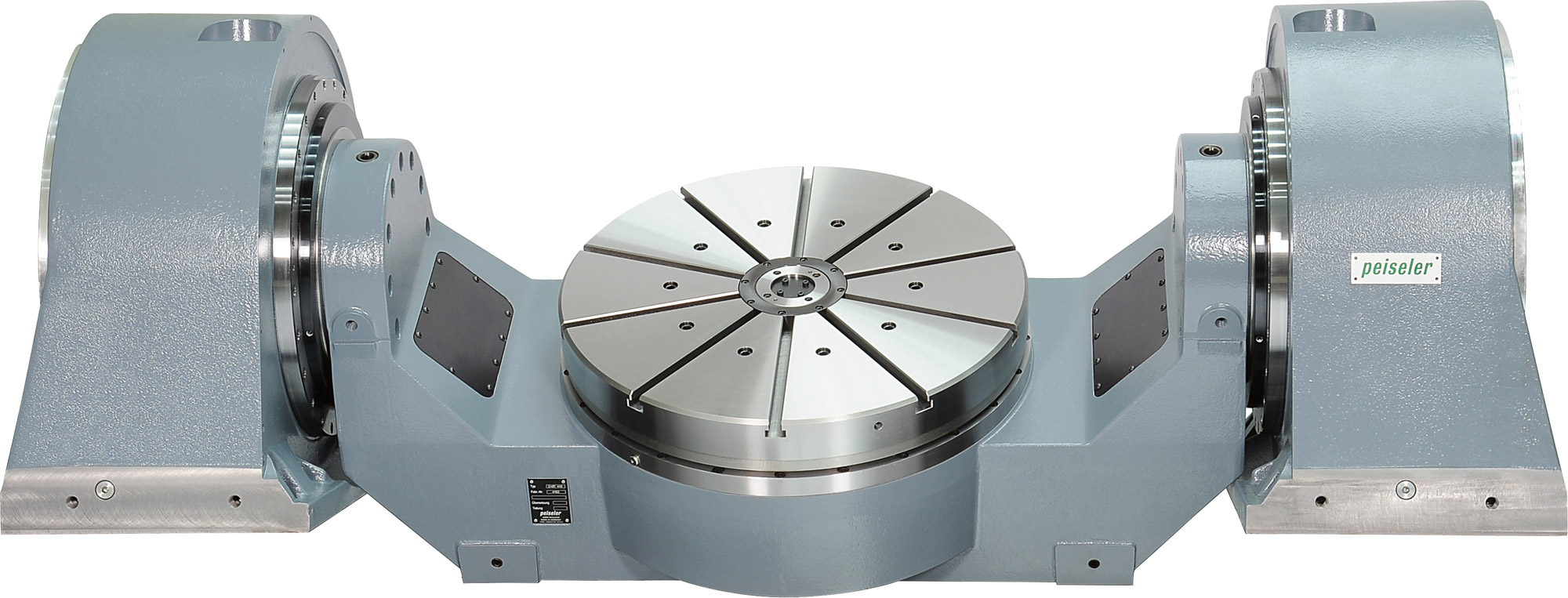

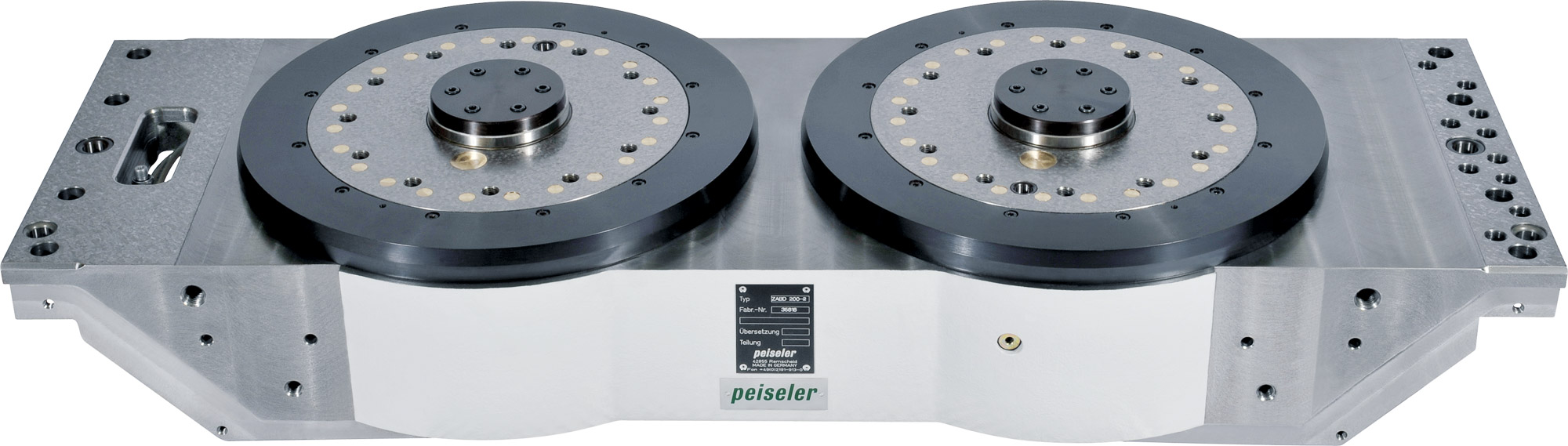

Dvouosá otáčecí zařízení s přímým pohonem jak v ose stolu, tak v ose obraceče. Zvláště posledně jmenovaná osa může být vybavena i jinou technologií pohonu. V tomto případě nabízíme převodovky se šnekovými koly nebo převodovky s ozubenými koly. U konstrukční řady ZASR je pohon obraceče zásadně převodovkou s předepjatými ozubenými koly, pohon osy stolu je přitom přímý. K dispozici jsou i další varianty, zvláště když potřebujete u dvouosých otáčecích zařízení osy stolu s více vřeteny. Na trhu jsou běžné rozdílné rozteče vřeten. To Vám rádi blíže objasníme v osobním rozhovoru. Samozřejmě se přizpůsobíme vašim prostorovým nárokům. Konstrukční řada ZASD může být v ose C pro soustružení vybavena konstrukční řadou ATD dyn.
Dostupné konstrukční velikosti: ZASD 100 – ZASD 125 – ZASD 160 – ZASD 200 – ZASD 280 – ZASD 320 – ZASD 400

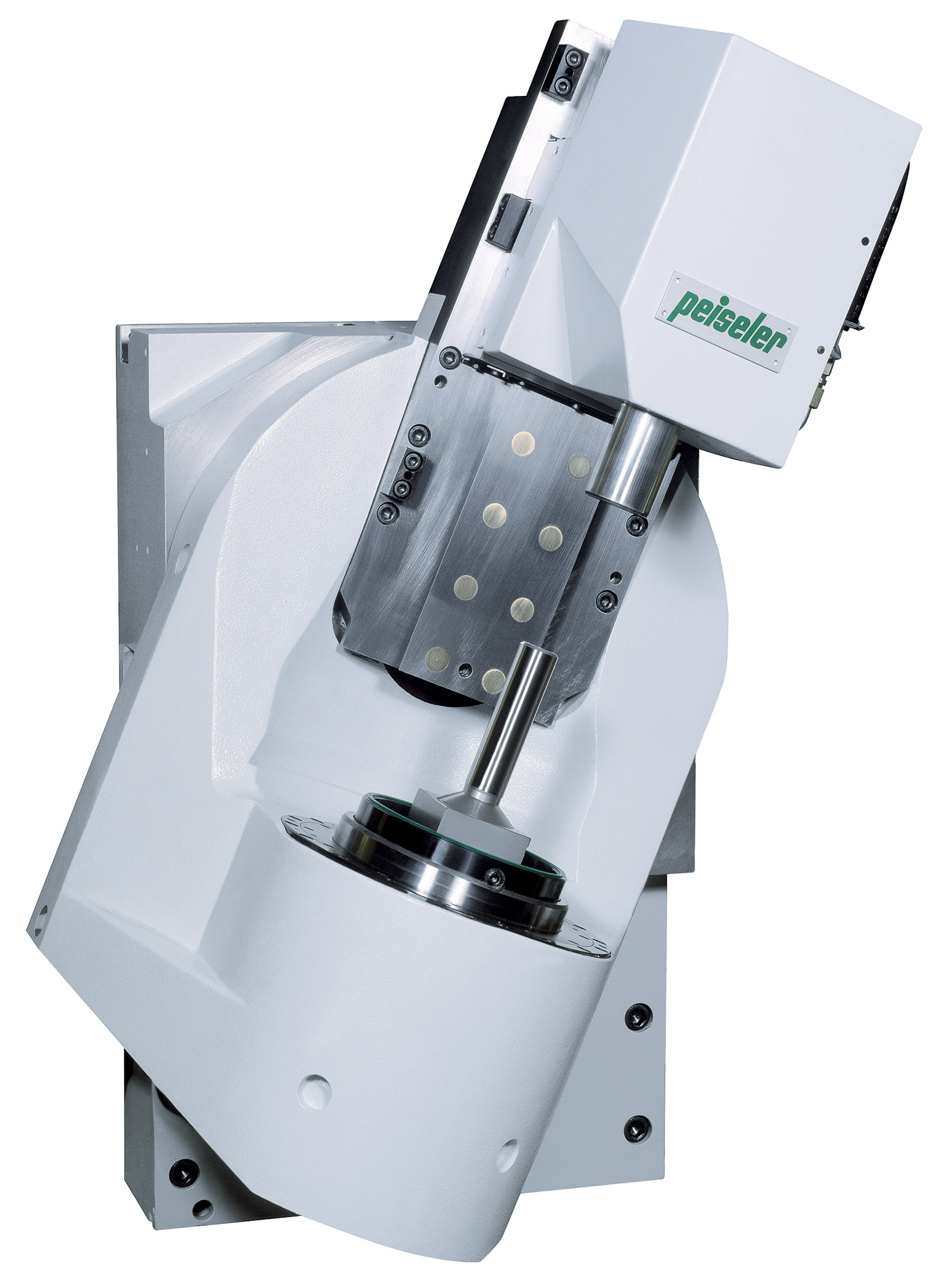

Abbildung ZASD 200
V rámci konstrukční řady ZASD Vám nabízíme alternativní konstrukční řešení:

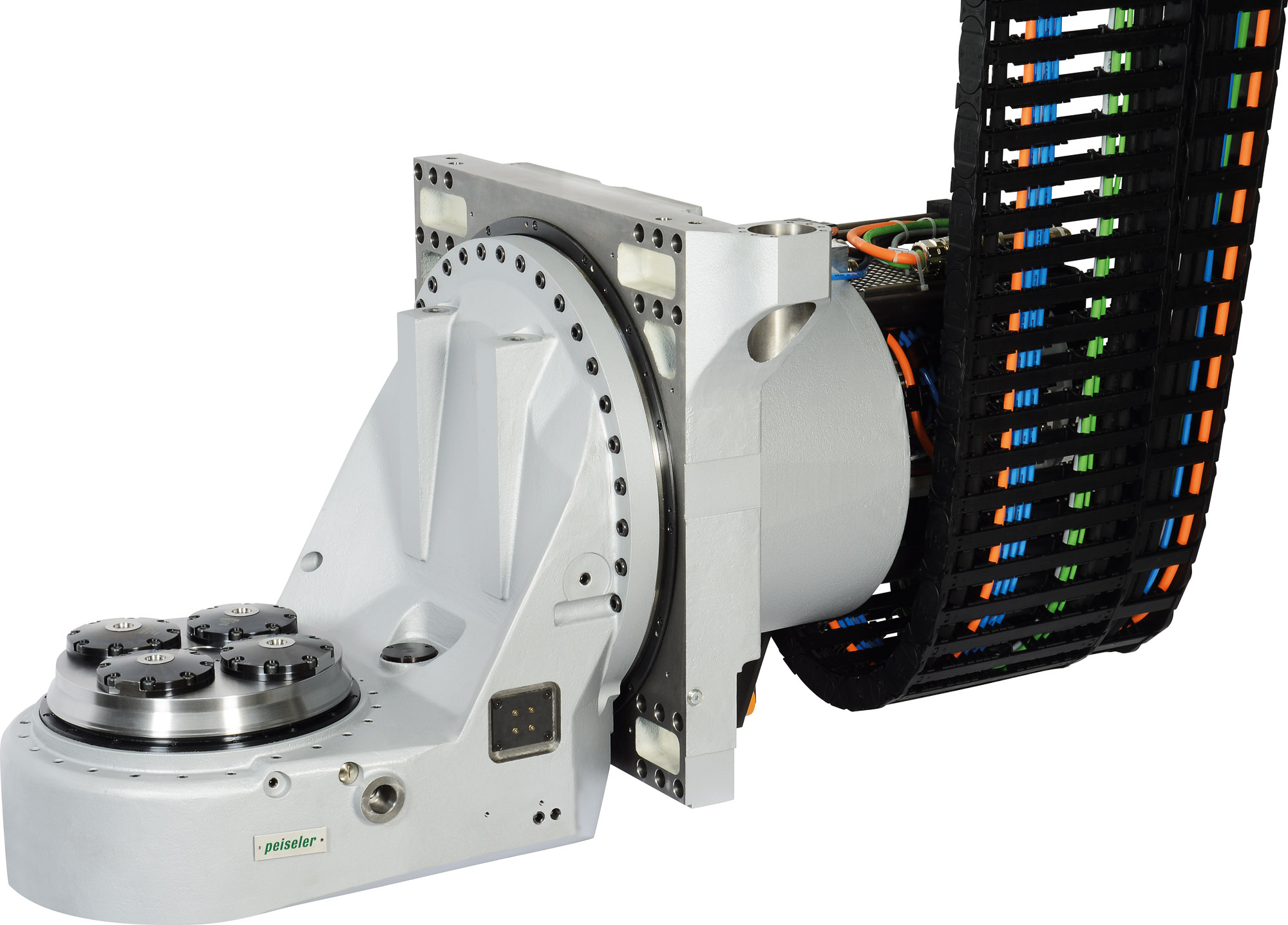

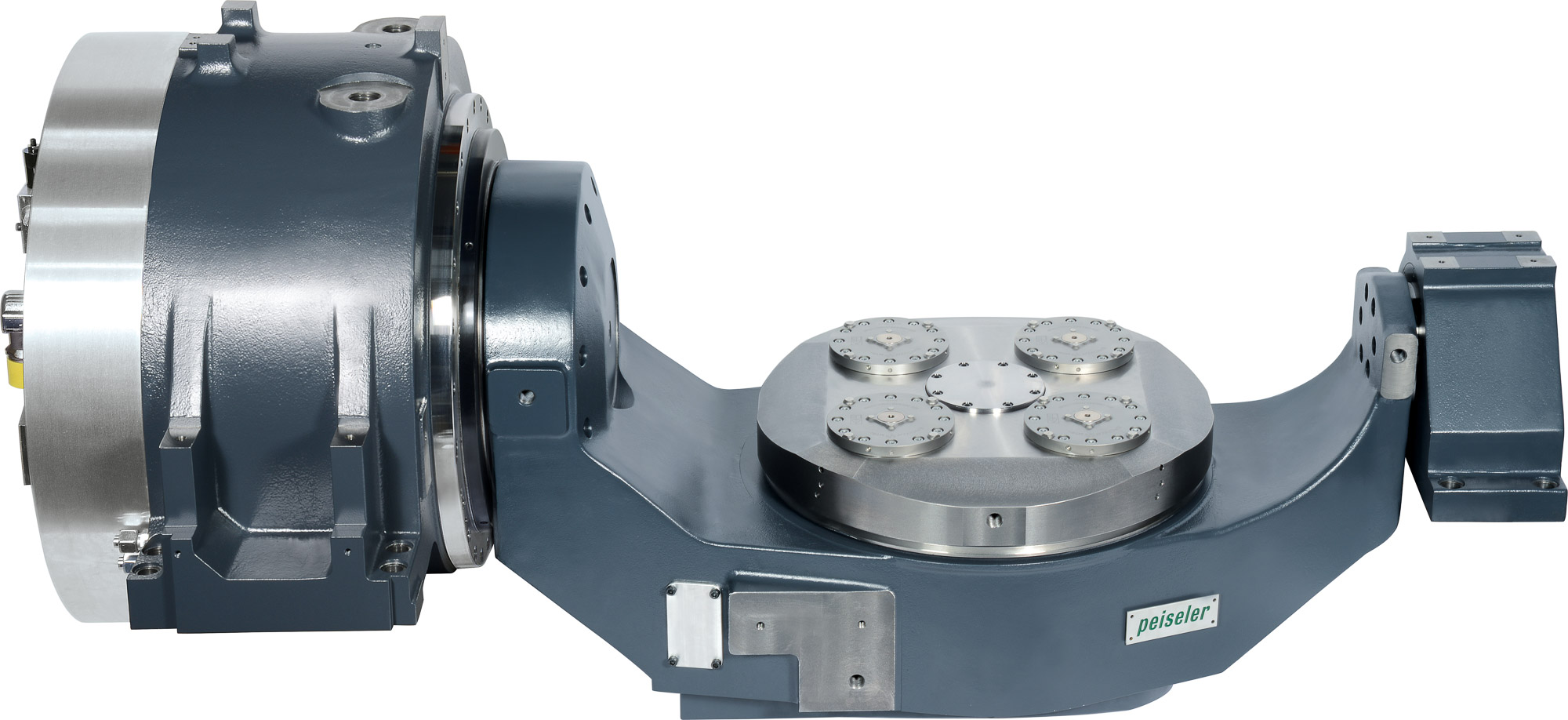

- osy C pro uchycení palet s upínacím systémem s nulovým bodem
- osy C pro uchycení palet podle DIN 55201
- jednotky s nepohyblivými pouzdry

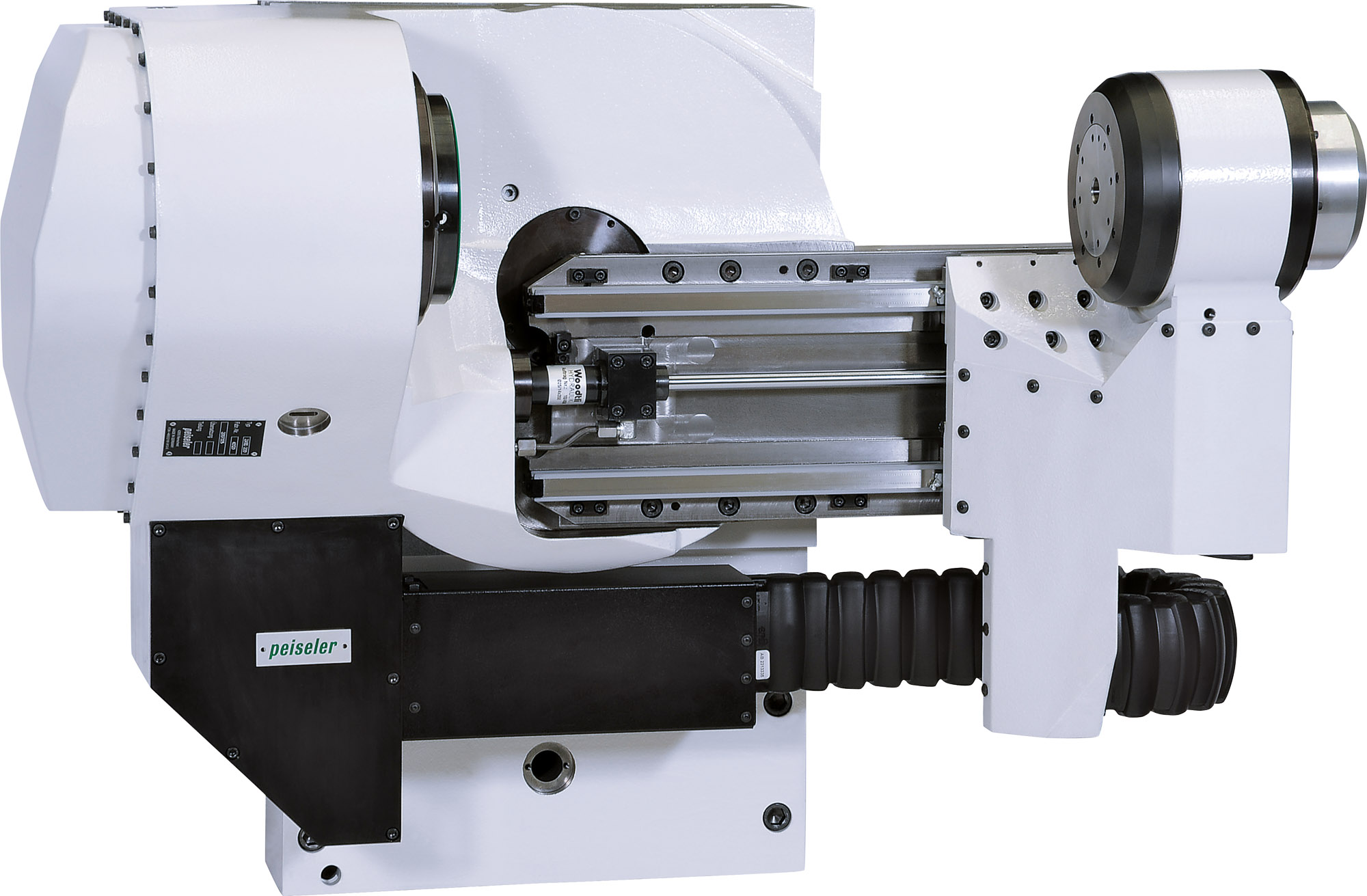

- jednotky s lineárně pojízdnými pouzdry
- jednotky bez opěrných ložisek s letmým uložením
- kulaté pouzdro jako vestavnou patronu do stěny stroje
ZASD
Datový list
Všechny konstrukční velikosti a provedení najdete zde v přehledném uspořádání v našem datovém listu.
Stáhnout soubor PDFZASD
